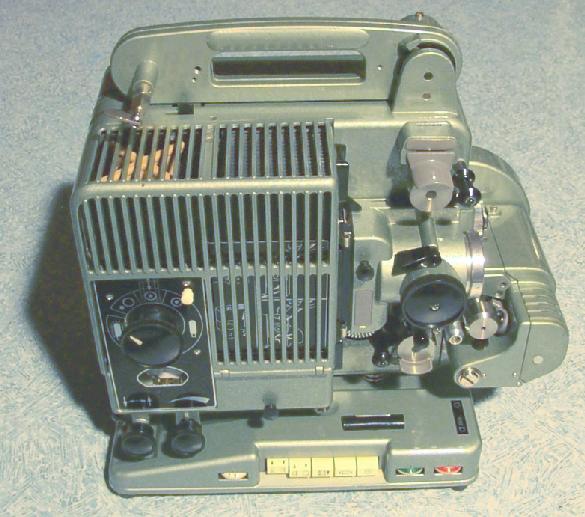

Frontalansicht Siemens 2000


Frontansicht Siemens 2000

In der Mitte der Schaltkonsole ist der Steuerknopf für Motor und Licht zu sehen. Eine Drehung um eine Rastposition nach rechts schaltet den Motor ein, eine Rastung weiter wird die Projektionslampe zugeschaltet. Weiterdrehen nach rechts bewirkt eine Erhöhung der Lampenleistung in 7 Stufen (es werden mehr und mehr Vorwiderstände überbrückt). Dabei sollte man das Amperemeter unter dem Steuerknopf im Auge behalten, um den zulässigen Lampenstrom nicht zu überschreiten. Damit der Lampenstrom beim Arbeiten in Dunkelheit nicht unbeabsichtigt überschritten wird, kann man eine Maximalstellung definieren, über die hinaus der Knopf nicht gedreht werden kann. Wird der Knopf in der Aus-Position gedrückt und nach rechts gedreht, läuft der Motor rückwärts. Die Projektionslampe kann beim Rückwärtslauf nicht zugeschaltet werden.

Rechts über dem Steuerknopf ist der nur bei neueren Modellen vorhandene Tipp-Taster für den Motor zu sehen. Solange der Tipp-Taster gedrückt ist, läuft der Motor. Beim im Bild gezeigten Modell existiert ein weiterer Tipp-Taster im Tonteil, es handelt sich um den mittleren Drucktaster.

Der schwarze Knopf links unter dem Amperemeter dient zum Einstellen der Neigung des Projektors. Der Knopf gleich rechts daneben dient zum Regulieren der Motorgeschwindigkeit. Die momentane Geschwindigkeit ist mit Hilfe der Stroboskopscheibe (ist unter der Filmbühne noch teils zu erkennen) feststellbar, die durch die im Verstärkergehäuse eingebaute Pilotlampe beleuchtet wird.
